OCHSNER Luft/Wasser-Wärmepumpe | AIR MILAN 016 C11A T200 | 12 kW

Produkt Details Frage zum Produkt Downloads Bewertungen Verwandte Posts FAQ Wichtige Informationen Produkt Details +

EU verantw. Person	info@thermoflux.info
Lieferzeit	nicht mehr lieferbar**
EAN	4062852830224
Lautstärke innen in dB	27
Lautstärke Außen in dB	59
GPSR-Anschrift	Friedrich-Naumann-Str. 55, 99974 Mühlhausen
GPSR-Mail	info@thermoflux.info
GPSR-Produkttyp	Bundle
GPSR-Referrer	Klima Jentzsch GmbH
GPSR-Hinweis	Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren.
GPSR-Link	Sicherheitsinformation
Modell Name	AIR MILAN 016 C11A T200
Absicherung	1x B20A 3p
Anlaufstrom max.	23 A

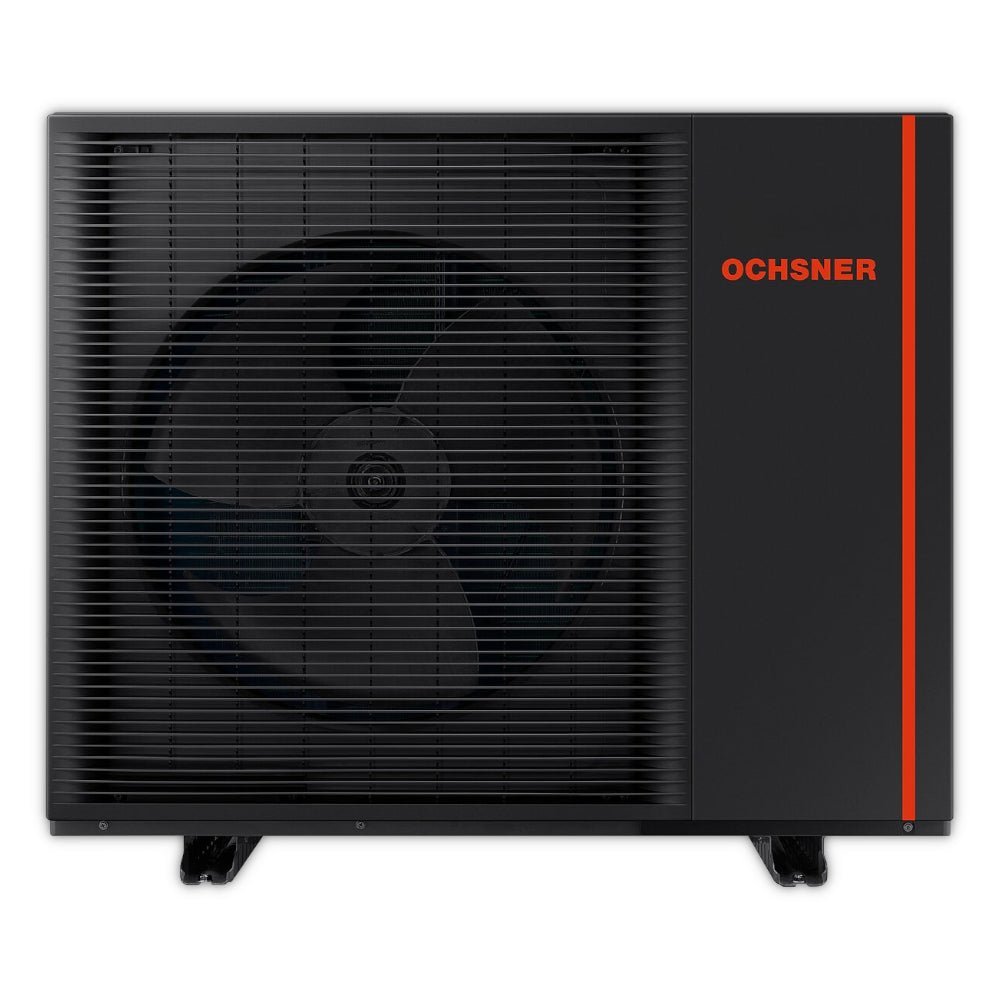

Außeneinheit	AIR MILAN 1016 C11A T200
Betriebsstrom max.	20 A
Breite Außeneinheit	1270 mm
Breite Inneneinheit	693 mm
Funktionen	Heizen, Aktiv Kühlen, Inverter-Technik (leistungsgeregelter Verdichter)
Geeignete Gebäudeheizlast*	10 - 16 kW
Gewicht Außeneinheit	150 kg
Gewicht Inneneinheit	203 kg
Gewicht Inneneinheit gefüllt	471 kg
Heizleistung A7/W35**	12,00 kW
Heizleistung A7/W55**	12,81 kW
Heizleistung A-7/W34**	3,60 kW
Hinweise	*Richtwerte zur Produktauswahl. Eine anlagenspezifische Auslegung ist erforderlich.  **gemäß EN14511  ***gemessen in 1 Meter Abstand  ****gemessen in 3 Meter Abstand  *****gemäß EN12102 Bei Innenteilen mit integriertem Warmwasserspeicher ist auf die korrekte Positionierung des Absperr-Kugelhahns zu achten (bezogen auf das Warmwasser-Sicherheitsventil).  Die angegebenen Schallwerte sind Nominalwerte bei A7/W55, diese können bei tiefen Außentemperaturen höher ausfallen.  Die außen aufgestellte Wärmepumpe ist mit dem Kältemittel R290 gefüllt. Dieses Kältemittel ist hoch entflammbar. Die vorgeschriebenen Sicherheitsmaßnahmen für das Errichten und Betreiben der Gesamtanlage sind unbedingt einzuhalten.
Höhe Außeneinheit	1018 mm
Höhe Inneneinheit	1923 mm

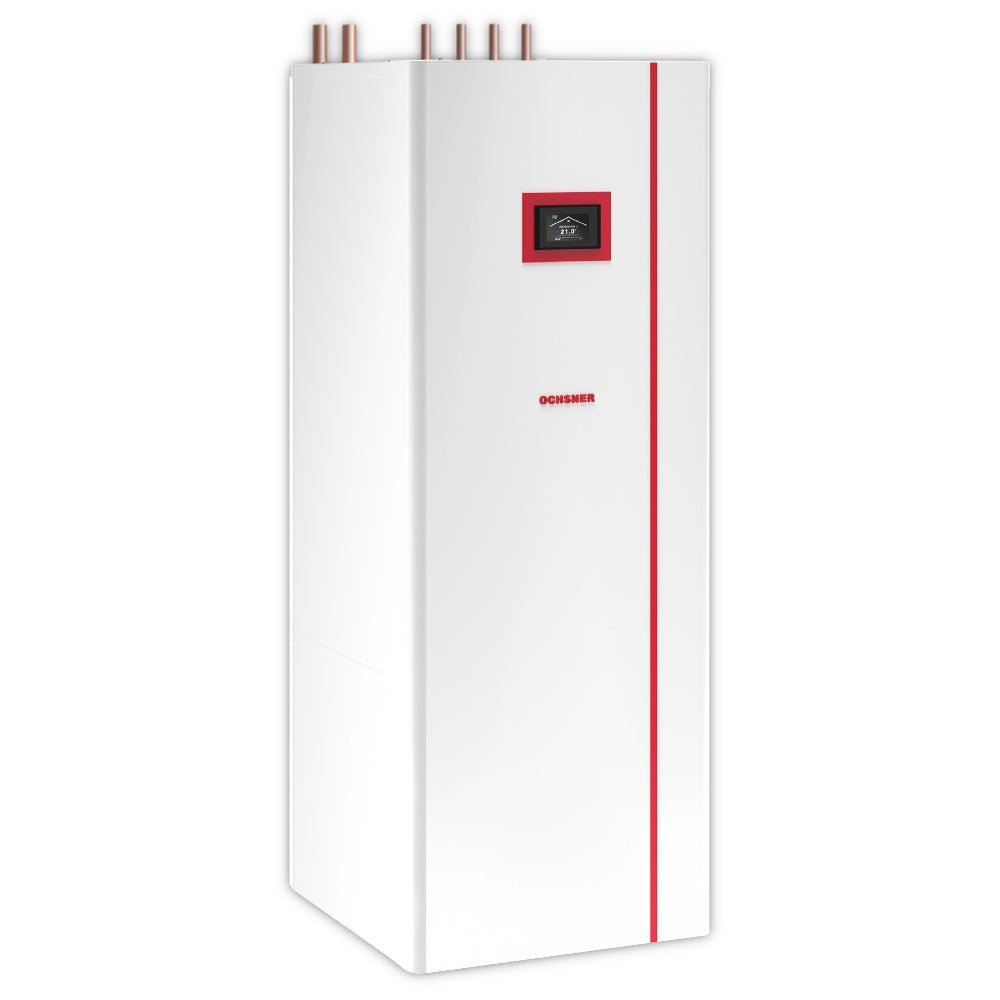

Inneneinheit	AIR MILAN 1016 C11A T200
Kältemittel	R290
Kippmaß	2200 mm
Kühlleistung A35/W18**	12,00 kW
Leistungsaufnahme A35/W18**	3,00 kW
Leistungsaufnahme A7/W35**	2,50 kW
Leistungsaufnahme A7/W55**	4,00 kW
Leistungsaufnahme A-7/W34**	10,62 kW
Leistungszahl COP A7/W35**	4,80
Leistungszahl COP A7/W55**	3,00
Leistungszahl COP A-7/W34**	2,95
Leistungszahl EER A35/W18**	4,00
Phasen / Nennspannung / Frequenz	3~ / 380-400 V / 50 Hz
Pufferspeicher Material	Stahl
Pufferspeicher Nenninhalt	100 l
Schalldruckpegel Inneneinheit***	19,2 dB(A)
Schalldruckpegel nominal****	41,1 dB(A)
Schallleistungspegel Inneneinheit*****	27 dB(A)
Schallleistungspegel nominal*****	59 dB(A)
Serienmäßig enthalten	E-Heizstab 5,9 kW, 3-Wege-Umschaltmodul, Volumenstrommessteil , Umwälzpumpe, Sicherheitsventil
Standardfarbe	Granitgrau
Temperaturdifferenz (WNA)	5 K
Tiefe Außeneinheit	757 mm
Tiefe Inneneinheit	809 mm
Variante	Monoblock-Ausführung
Verdichter-Bauart	Rollkolben
Volumenstrom Kühlen/Abtauen	0,5 m³/h
Volumenstrom Warmwasser	0,5 m³/h
Volumenstrom Heizen	0,5 m³/h
Vorlauftemperatur max.	70 °C
Wärmepumpen-Typ	Luft/Wasser
Warmwasserbereitung	Integrierter Warmwasserspeicher
Warmwasserspeicher Material	Stahl emailliert
Warmwasserspeicher Nenninhalt	168 l
Warmwasserspeicher Wärmeübertrager-Inhalt	21 l
Warmwasserspeicher Zapfleistung	25 l/min
Wirkungsgrad ETAs 35	193%
Wirkungsgrad ETAs 55	143%
Prüfbedingungen	* Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert.
Design	Modern
Farbe	mehrfarbig
Artikel Einheit	Set
WEEE-Reg.-Nr. DE	37697660
Gewicht	353 kg
Kältemittel Füllmenge	1,25 kg
Anfrage	nein
Energieeffizienz Niedrig	A+++
Energieeffizienz Mittel	A++
kW Durchschnitt 35°C	12
kW kalt 35°C	12
kW warm 35°C	13
Hersteller	Ochsner
kW Durchschnitt 55°C	12
kW kalt 55°C	12
kW warm 55°C	13
Verpackungseinheit	VE

Frage zum Produkt +

PRODUKT: OCHSNER Luft/Wasser-Wärmepumpe | AIR MILAN 016 C11A T200 | 12 kW

Name * E-Mail * Telefon * Frage * Mit der Verarbeitung meiner personenbezogenen Daten nach Maßgabe der Datenschutzhinweise bin ich einverstanden. * Zurücksetzen Absenden Downloads +

file_type_pdf2 Bedienungsanleitung - Ochsner Wärmepumpe Air MilanBedienungsanleitung file_type_pdf2 Maschinendatenblatt - Ochsner Wärmepumpe Air MilanDatenblatt file_type_pdf2 Planungs- und Installationsanleitung - Ochsner Wärmepumpe Air MilanMontageanleitung file_type_pdf2 Produktdatenblatt - Ochsner Wärmepumpe Air MilanEU - Produktdatenblatt Bewertungen +

Verwandte Posts +

• Wärmepumpe mit Solarthermie kombinieren: Lohnt sich die Hybridtechnik? | Klima Jentzsch

FAQ +

Wichtige Informationen +

Bitte beachten Sie die folgenden wichtigen Hinweise zu gesetzlichen Vorgaben:

1. Wichtige Informationen zur Installation von Split-Klimaanlagen und Wärmepumpen

Achtung: Der Austritt von Kältemitteln ist schädlich für Mensch und Umwelt! Daher regelt die staatliche F-Gase-Verordnung (EU) 2024/573 den Umgang mit Anlagen, die mit fluorierten Treibhausgasen befüllt sind (Wärmepumpen und Split-Klimageräte mit Kältemittel).

Um den Austritt von Gasen durch unsachgemäße Handhabung zu verhindern, darf der Verkauf von Klimageräten und Wärmepumpen nur erfolgen, wenn der Verbraucher einen zertifizierten Betrieb oder Handwerker nennt (Zertifizierung laut Verordnung (EG) Nr. 303/2008), mit dem die Installation geplant ist. Klimaword ist als Verkäufer verpflichtet, die Informationen zu den verkauften Geräten und den vom Käufer genannten zertifizierten Fachbetrieben über einen Zeitraum von 5 Jahren vorzuhalten und auf Verlangen den zuständigen Behörden vorzulegen. Bitte füllen Sie dazu dieses extra vorbereitete Formular aus und senden es an die services@klimajentzsch.com zurück.

Wichtig: Als eigentliche Installation ist dabei lediglich folgendes definiert: „Die Verbindung von zwei oder mehreren Teilen von Einrichtungen oder Kreisläufen, die fluorierte Treibhausgase enthalten oder dazu bestimmt sind, als Kältemittel fluorierte Treibhausgase zu enthalten, zwecks Montage eines Systems am Ort seines Betriebs, einschließlich der Verfahrensschritte, mit denen die Kältemittelleitungen eines Systems zur Schließung eines Kältekreislaufs miteinander verbunden werden, und zwar ungeachtet, ob das System nach der Montage befüllt werden muss oder nicht.“ Das bedeutet für den Verbraucher, dass das Koppeln der Kältemittelleitungen selbst immer von einem zertifizierten Betrieb oder Handwerker vorgenommen werden muss. Auch bei Klimaanlagen und Wärmepumpen, die das sogenannte Quick Connect System (Anschlussarmatur gemäß DIN378/1) nutzen, ist dies somit Pflicht. Allerdings sind die Installationskosten geringer, da der Techniker durch Schnellverschlüsse und evakuierte Leitungen eine deutliche Zeitersparnis hat.

Das heißt aber auch: Sie dürfen die Montage selbst vornehmen! Dazu gehören etwa die Montage von Innen- und Außengerät, das Durchführen von notwendigen Wanddurchbrüchen und sogar die Verlegung der Kältemittelleitungen. So sparen Sie dem zertifizierten Fachbetrieb Zeit bei der als „Installation“ definierten Kopplung (Verbindung) der Kältemittelleitung.  Bei Verstoß gegen die Verordnung (EG) Nr. 303/2008 und die Chemikalien-Klimaschutzverordnung (ChemKlimaschutzV) werden Strafen von bis zu 50.000 Euro verhängt. Zudem verfallen bei eigenmächtiger Installation sämtliche Garantieansprüche gegenüber dem Hersteller.

Zusatzinfos: Der Gesetzgeber definiert die relevanten „dauerhaft geschlossenen Anlagen“ (in dem Fall Klimaanlagen und Wärmepumpen) in der Norm DIN EN 378-1:2021-06 / 2016+A1:2020 als: Permanent geschlossene Anlage, in der die kältemittelführenden Komponenten mittels Schweißen, Hartlöten oder einer vergleichbaren, nicht lösbaren, Verbindung dicht zusammengebaut sind. Diese kann Ventile mit Kappen und Serviceanschlüsse mit Kappen enthalten, welche die sachgemäße Reparatur oder Entsorgung ermöglichen – die zudem unter einem Druck von mindestens einem Viertel des maximal erlaubten Drucks eine geprüfte Leckagerate von weniger als 3 Gramm im Jahr aufweist.

In derselben Norm wird festgelegt, was eigentlich sogenannte Anschlussarmaturen sind: Zwei exakt passende absperrende Armaturen, die Abschnitte von Anlagen abdichten und so angeordnet sind, dass diese Abschnitte miteinander verbunden werden können, bevor sich die Armaturen öffnen, oder getrennt werden können, nachdem diese sich verschlossen haben.

2. Kundenhinweis im Sinne § 13 Absatz 2 der Niederspannungsanschlussverordnung (NAV):

Die Niederspannungsanschlussverordnung (NAV) regelt den Netzanschluss und dessen Nutzung für die Stromversorgung in Haushalten und Unternehmen.

Sie schreibt vor, dass Instandhaltungsarbeiten an Geräten mit einem Festanschluss ohne Stecker nur durch ein Installationsunternehmen durchgeführt werden dürfen, welches im entsprechenden Verzeichnis eines Netzbetreibers eingetragen ist.

Die Einhaltung dieser Verordnung stellt sicher, dass elektrische Anlagen von Fachpersonal ordnungsgemäß installiert und gewartet werden. Dies reduziert das Risiko von Stromausfällen oder gefährlichen Defekten.
